หน้าแรก » บทความร้านเช่าแบบเหล็ก » เสาเข็มแต่ละขนาดการรับน้ำหนักและการตัดหัวเข็ม

เสาเข็มแต่ละขนาดการรับน้ำหนักและการตัดหัวเข็ม


             เสาเข็มที่ใช้งานกันอยู่ทุกวันนี้จะมีเสาเข็มแบบตอก เสาเข็มแบบเจาะ เสาเข็มที่กดด้วยระบบไฮดรอลิก และไมโครไพล์ เราจะต้องใช้แบบไหนทางวิศวกรจะเป็นคนกำหนดและระบุอยู่ในแบบขออนุญาตก่อสร้าง หากพื้นที่ๆก่อสร้างอยู่ในกรุงเทพและมีผู้อาศัยหนาแน่นมักจะใช้เข็มเจาะ หากอยู่นอกกรงุเทพและบริเวณข้างเคียงไม่มีผู้พักอาศัยจะใช้เข็มตอกได้ เข็มตอกจะมีราคาถูกกว่าเข็มเจาะอยู่ประมาณ 20-30% ความยาวของเข็มจะอยู่ระหว่าง 8-21 เมตรขึ้นอยู่กับสภาพชั้นดินบริเวณนั้น หลายท่านมีคำถามว่าเราจะรู้ได้อย่างไรว่าตรงที่ของเราที่จะใช้ก่อสร้างควรใช้เข็มลึกกี่เมตร หากต้องการความแน่นอนเราจะต้องใช้ soil boring test หรือการเจาะสำรวจชั้นดินซึ่งจะมีค่าใช้จ่ายในส่วนนี้แนะนำให้เทสไปเลยนะครับไม่ควรประหยัดเงินในขั้นตอนนี้

             เสาเข็มแบบตอกรูปตัวไอมีขนาด

ขณาดเสาเข็มรูปตัว I(m) พื้นที่หน้าตัด (cm2) เส้นรอบรูป(cm) น้ำหนัก Weight(kg/m) รับน้ำหนักปลอดภัย(tons) ความยาว (m)
I-0.18×0.18 207 91.71 49.68 10-15 8-21
I-0.22×0.22 337 107.97 80.88 20-25 8-21
I-0.22×0.22 386 109.12 92.64 20-25 8-21
I-0.26×0.26 455 128.06 109.20 30-40 8-21
I-0.26×0.26 489 131.36 116.88 30-40 8-21
I-0.30×0.30 600 147.08 144 40-45 8-21
I-0.30×0.30 660 149.76 158.40 40-45 8-21
I-0.30×0.30 660 149.76 158.40 40-45 8-21
I-0.35×0.35 780 178.66 187.20 45-55 8-21
I-0.35×0.35 880 172.7 211.20 45-55 8-21
I-0.40×0.40 1240 197.47 297.60 55-70 8-21

             เสาเข็มแบบตอกรูปสี่เหลี่ยมมีขนาด

ขณาดเสาเข็ม(m) พื้นที่หน้าตัด (cm2) เส้นรอบรูป(cm) น้ำหนัก Weight(kg/m) รับน้ำหนักปลอดภัย(tons) ความยาว (m)
I-0.18×0.18 324 72 77.76 20-25 8-21
I-0.20×0.20 400 80 96 25-30 8-21
I-0.22×0.22 484 88 116.16 30-35 8-21
I-0.26×0.26 676 104 162.24 40-45 8-21
I-0.30×0.30 900 120 216 45-55 8-21
I-0.35×0.35 1225 140 294 55-70 8-21
I-0.40×0.40 1600 160 384 70-90 8-21

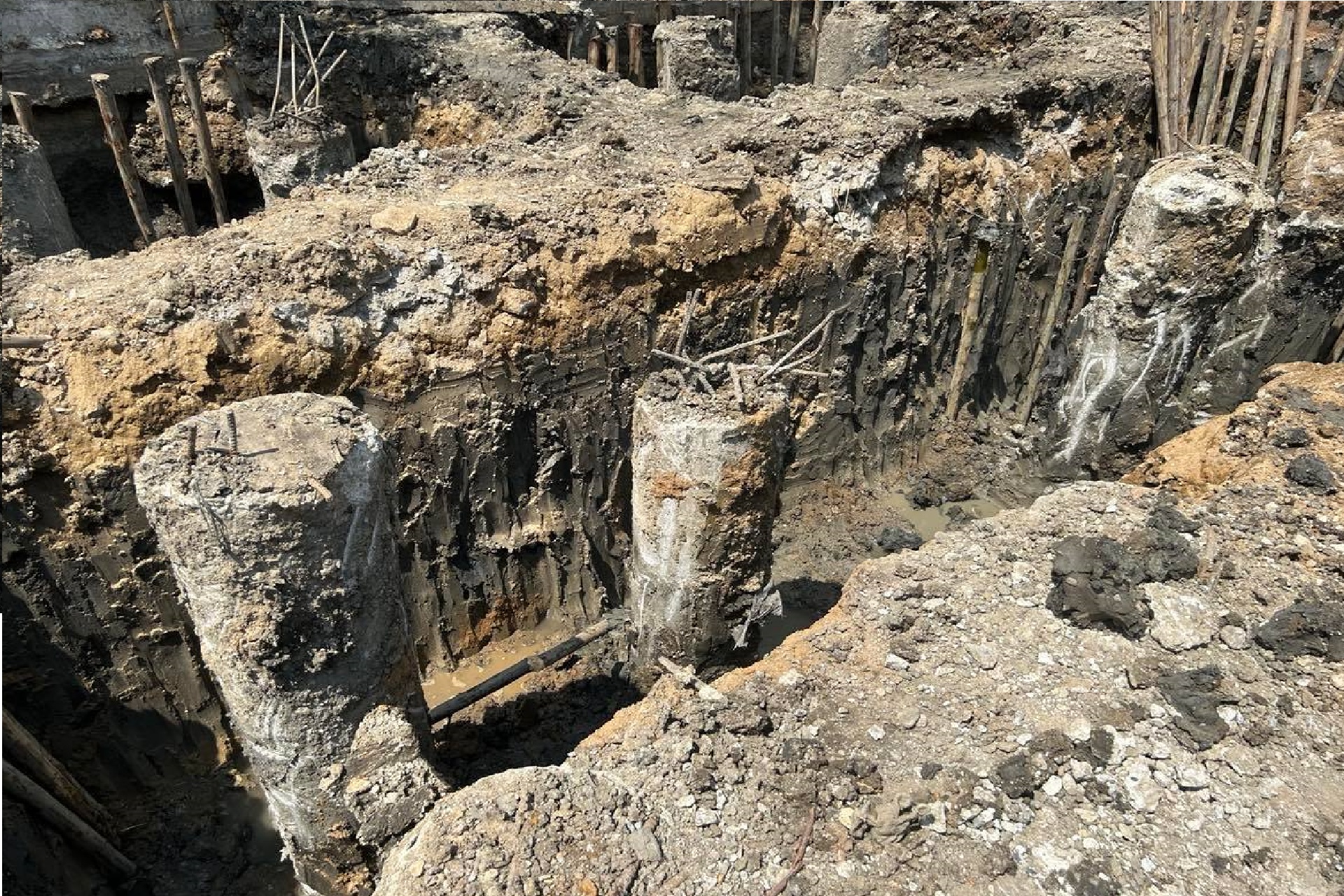

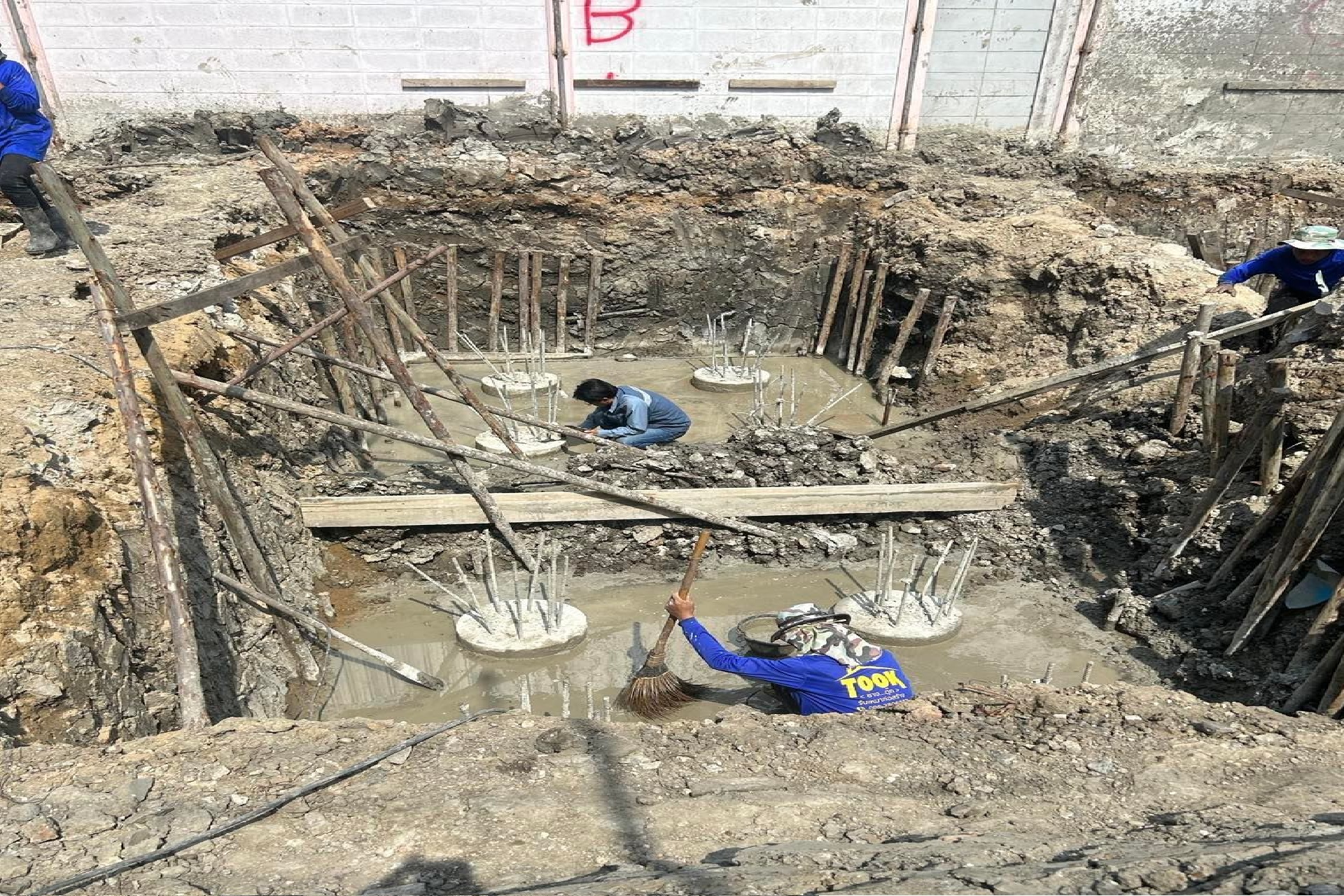

             เมื่อเข็มเจาะได้ตามจำนวนต้องการก็ต้องทำการขุดหลุมรอบๆเข็มเพื่อตัดหัวเข็มและทำการทดสอบความสมบูรณ์ของเสาเข็มหรือ seismic test ค่าใช้จ่ายในการทำ seismic test จะอยู่ที่ประมาณต้นละ 200-350 บาทควรจะเทสทุกต้นนะครับ

             ในขั้นตอนการตัดเสาเข็มจะใชเครื่องเจียใบตัดขนาด 7 นิ้วตัดรอบๆเข็มตามตำแหน่งที่ต้องการรอบๆก่อนกันเสาเข็มบิ่นระหว่างการแย็ก และหลังจากนั้นใช้เครื่องสกัดไฟฟ้าหรือเครื่องแย็กปูนออกก็จะได้เข็มที่บริเวณปลายสวยแบบในรูปครับ หลังจากนั้นก็จะสามารถทดสอบความ สมบูรณ์ของเสาเข็มได้และเมื่อทดสอบผ่านแล้วก็สามารถเข้าแบบเพื่อทำการเทลีนและเข้าแบบเหล็กฟุตติ้งต่อไป

             ตารางการรับน้ำหนักของเสาเข็มเจาะ

ขณาดเสาเข็มเส้นผ่าศูนย์กลาง(cm) พื้นที่หน้าตัด (cm2) เส้นรอบวงเสาเข็ม(cm) ความลึก(m) รับน้ำหนักปลอดภัย(tons)
0.35 ซม. 962 110 16-23 30-40
0.40 ซม. 1256 126 16-23 30-52
0.50 ซม. 1963 157 16-23 50-70
0.60 ซม. 2827 188 16-23 70-90
